升壓變壓器

SG系列三相升壓變壓器普遍適用于交流50Hz至60Hz，電壓660V以下的電路中，普遍用于重要設備、精密機床、機械電子設備、整流裝置，照明等。產品的輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置(一般為±5%)、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造，但若長期負載使用,總功率不得超過額定容量80%。

產品特點

在升壓隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，升壓隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾(脈沖和高頻噪聲)能有效防止，但變壓器須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。

產品特性

Ø高度隔離

Ø N-G性能良好

Ø高度共模干擾抑制

Ø將△轉換為Y或Y至△

Ø電壓抽頭容易轉換

Ø按用戶的特殊性能要求設計

技術指標

輸入額定電壓:三相380V或單相380V或單相220V

工作頻率:50Hz-60Hz

效 率:≥95%

溫 升:<60< p="">

波形畸變:<0.1%< p="">

高壓測試:2500V，1分鐘無擊穿

使用條件

適用海拔高度:≤5000m

環境溫度:-15℃~+45℃

相對濕度:≤90%

安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。（凡不符合上述使用條件的，應與我司協商確定。 ）

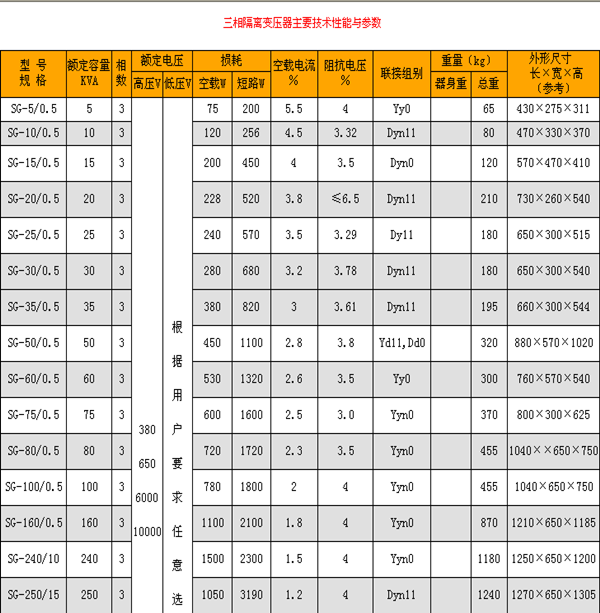

SG，DG，OSG，ODG（三相，單相，自耦）YSD干式升壓變壓器是我公司為適應各國不同電網制式和有特殊要求的設備設計生產的系列產品，具有適用范圍普遍，能承受瞬時的超載，可長期連續工作的特點。

一、概述：
　　本產品是我廠針對工礦企業配套而設計，適合于電源隔離輸配電等場合。
二、產品用途：
　　適用于定額頻率為50-60HZ的輸配電之用。
三、結構特征：
　　本型產品線圈為圓筒式，鐵芯采用迭積式心式鐵芯，高、低壓線頭引至固定的接線極或接線導電排，絕緣等級分為B級、F級、H級。一般用罩殼屏蔽，以策安全。

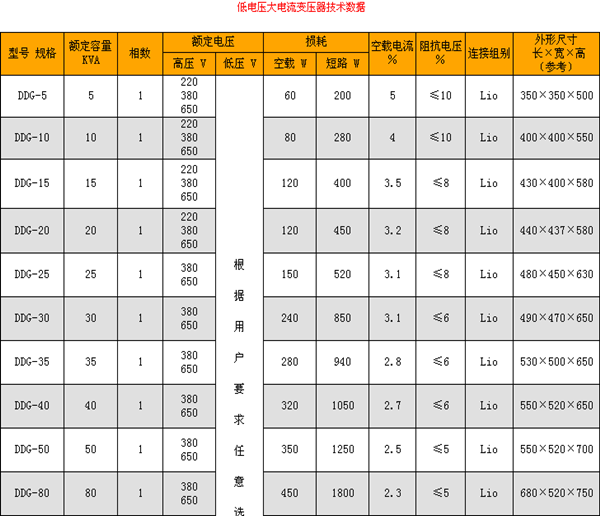

一、概述：

　　無論試驗、加熱，均需從電源電壓降壓以升流，使低壓電流達數千或萬余安培。本系列產品的高壓電壓一般為220伏、380伏和650伏，其低壓電壓由升流大小而不同，自成一個系列，供工礦企業采用。在采用本系列產品時，一般需要在電源前側加電壓調節，使低壓側達到無級調節。

二、產品用途：
　　本系列適合于額定頻率為50HZ的開關、電流互感器、金剛石行業等電器設備的連續負載實驗及加熱作升流之用。

三、結構特征：
　　本系列產品的高壓線圈一般為圓筒式，低壓一般為裸銅排彎制成的螺旋式線圈，高壓線圈一般無調壓抽頭，低壓線圈電壓的變換是由串、并聯接而達到。變壓器鐵芯一律采用心式鐵芯，鐵柱采用多階級梯的圓截面，鐵軛采用矩形式凸字形截面。
