英施丹電器集團專業解決隧道遠距離施工電壓難題！
隧道專用升壓器 詳情說明 產品概述

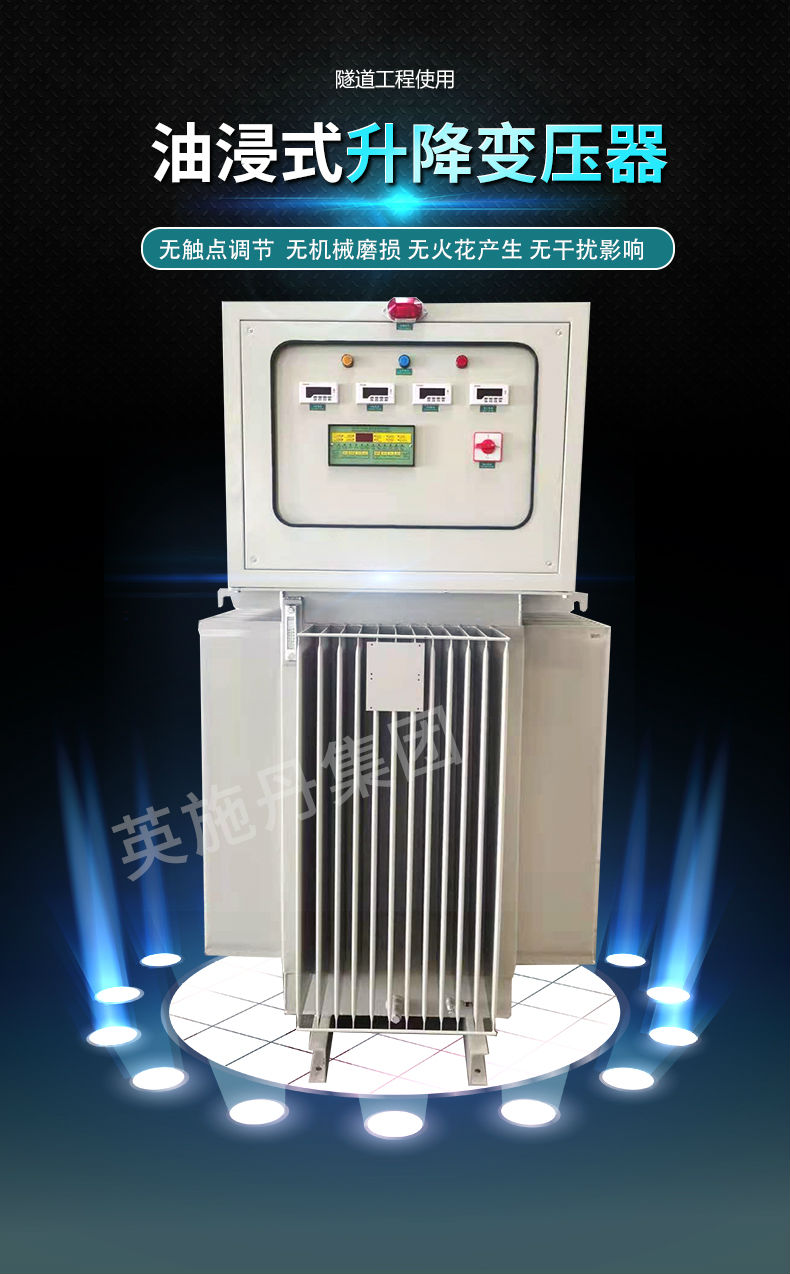

隧道專用升壓器快速解決隧道洞內施工電壓偏低問題。 隧道施工專用升壓器是由調壓變壓器TS(包括油箱、定子、轉子頂蓋、傳動控制電機M、手輪機構)等組成。通過電傳電動機或手輪機構及齒輪偶合來實現轉動調壓，轉動范圍在180°內，并在油箱上端設有電器限位和機械限位，電器限位由行程開關來切斷電動機電源，機械限位由保護螺栓來阻斷其轉動極限。定子繞組及轉子繞組通過底坐架固定，放入油箱中，箱內裝有10#變壓器油，在負載產生熱量時，通過油浸冷卻方式，經散熱管撒熱。
產品特點
英施丹隧道專用升壓器主要適用于交流50-60Hz，是解決因供電電網線里距離遠、末端電壓過低且電壓波動范圍大，造成用電設備無法起動和正常運行的一種極為理想的電力供電設備。產品采用主體與控制系統相輔相成，具有全自動調壓補嘗，無觸點調節，無瞬間失壓，調壓速度快，調壓范圍廣（三相輸入220V-450V），過載能力強，免維護等特點。使用方便、安全可靠；大大提高了電力穩壓的持續穩定性，可廣泛用于邊遠山區的礦山企業和隧道施工單位的（輸送泵.噴漿機.空壓機.鼓風機.球磨機.破碎機.卷?yè)P(yáng)機.水泵）等大電流起動的機電點擊文檔鏈接，自推向市場以來，深受礦山企業和隧道施工單位等用戶的一致好評。 技術參數 | 型號SG | 200 | 250 | 250 | 400 | 500 | 600 | 800 | 1000 | 1250 | 1500 | 1800 | 2000 | 2500 | | 容量KVA | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 | 1250 | 1500 | 1800 | 2000 | 2500 | | 電壓 | X2：3Φ3W220V380V(輸入與輸出電壓相同）
X3: 3Φ3W380V400V(輸入與輸出電壓相同）
E：代表特殊規格 | | 頻率 | 50或60Hz | | 輸入范圍 | ±15%（可特殊訂制） | | 輸出范圍 | ±1～10% | | 穩壓精度 | ±1% | | 效率 | ≥98%以上 | | 波形 | 波形無失真（與輸入波形相同） | | 異常警告 | 當電壓過高、過低、欠相、逆相、溫度過高、馬達跳脫時會自動警報 | | 面板儀表 | LED型數字輸入電壓表，輸出電壓表，輸出電流表，異常指示燈，電源指示燈，輸出電壓微調裝置 | | 冷卻方式 | 油浸自冷 | | 環境 | 溫度：0℃～40℃,濕度：20%～90%(未凝結） |
功率范圍：6KVA-3000KVA
額定電壓：380V
頻率：50~60HZ
冷卻形式：自然風冷
防潮方式：開放式
鐵心形狀：階梯型
繞組形式：層式繞組
加工方式：按需定制
產品概述
自耦升壓變壓器的耦是電磁耦合的意思，普通的升壓變壓器是通過原副邊線圈電磁耦合來傳遞能量，原副邊沒有直接電的聯系，自耦變壓器原副邊有直接電的聯系，它的低壓線圈就是高壓線圈的一部分。自耦變壓器是指它的繞組是初級和次級在同一條繞組上的變壓器。根據結構還可細分為可調壓式和固定式。
產品特點
(1)由于自耦升壓變壓器的計算容量小于額定容量．所以在同樣的額定容量下，自耦變壓器的主要尺寸較小，有效材料（硅鋼片和導線）和結構材料（鋼材）都相應減少，從而降低了成本。有效材料的減少使得銅耗和鐵耗也相應減少，故自耦變壓器的效率較高。同時由于主要尺寸的縮小和質量的減小，可以在容許的運輸條件下制造單臺容量更大的變壓器。
⑵由于自耦升壓變壓器的短路阻抗標幺值比雙繞組變壓器小，故電壓變化率較小，但短路電流較大。
⑶由于自耦升壓變壓器一、二次之間有電的直接聯系，當高壓側過電壓時會引起低壓側嚴重過電壓。為了避免這種危險，一、二次都必須裝設避雷器。
⑷在一般變壓器中。有載調壓裝置往往連接在接地的中性點上，這樣調壓裝置的電壓等級可以比在線端調壓時低。而自耦變壓器中性點調壓側會帶來所謂的相關調壓?jiǎn)栴}。因此，要求自耦變壓器有載調壓時，只能采用線端調壓方式。
產品優點
1、消耗材料少，成本低。因?yàn)樽儔浩魉霉桎撈豌~線的量是和繞組的額定感應電勢和額定電流有關，也即和繞組的容量有關，自耦變壓器繞組容量降低，所耗材料也減少，成本也低。
2、損耗少效益高。由于銅線和硅鋼片用量減少，在同樣的電流密度及磁通密度時，自耦變壓器的銅損和鐵損都比雙繞組變壓器減少，因此效益較高。
3、便于運輸和安裝。因?yàn)樗韧萘康碾p繞組變壓器重量輕，尺寸小，占地面積小。
4、提高了變壓器的極限制造容量。變壓器的極限制造容量一般受運輸條件的限制，在相同的運輸條件的限制，在相同的運輸條件下，自耦變壓器容量可比雙繞組變壓器制造大一些。
|
