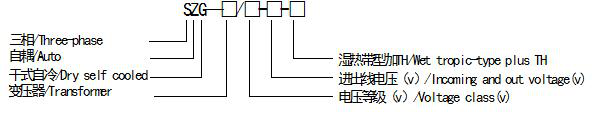

380v升變轉750v800v850V900V1000V三相干式變壓器生產廠型號含義

英施丹集團SZG系列長時間通電三相干式隔離自耦變壓器主要技術參數

型號容量KVA	阻抗電壓UK%	空載電流I0%	外形尺寸	安裝尺寸		安裝孔	重量kg		圖號	聯結示意圖
			Bmax×Dmax×Emax	A×C		K×L
1	4	18	185×115×145	122×98		7×11	8.5		圖1
2	4	14	230×130×205	150×90		10×30	14
3	4	14	230×140×205	150×100		10×30	18.5
4	4	11	230×150×205	150×110		10×30	20
5	4	10	260×145×235	150×110		10×30	25
6	4	8	260×155×235	150×115		10×30	28
7	3.5	8	300×150×265	150×110		10×30	37
8	3	8	300×160×265	150×120		10×30	40
10	2.5	8	300×170×265	150×130		10×30	48
12	2.5	8	300×180×265	150×140		10×30	58
14	2.5	8	360×240×310	250×140		14×40	68		圖2
20	2.5	7.5	360×270×310	250×160		14×40	100
30	2.5	7.5	385×285×330	300×170		14×40	120
40	2.5	7	420×300×360	300×180		14×40	140
50	2.5	6.5	420×310×360	300×190		14×40	170
60	3.2	6	420×310×410	300×190		14×40	180
80	3.2	5.8	525×320×450	300×200		14×40	250
100	3	5.8	525×340×450	300×210		14×40	310
150	3	5	570×360×565	300×220		14×40	450
380v升變轉750v800v850V900V1000V三相干式變壓器生產廠SZG系列長時間通電三相變壓器技術參數示例
規格			SZG-1000KVA		SZG-2000KVA			SZG-3000KVA			SZG-5000KVA
一次電壓			AC    380V  50/60Hz  電壓按用戶要求
二次電壓			AC    220V  750v800v850V900V1000V 3Φ     電壓按用戶要求
二次電流			....		...			....			....A
周圍環境溫度			-5℃~50℃
絕緣等級			B級（最高容許溫度130℃） 可按用戶要求
允許濕度			Max95%RH
允許溫升			80℃(總溫度可達135℃)
型式			干式、自冷
絕緣耐壓			2500VAC  1minute
重量			48KG		100KG			120KG			170KG

380v升變轉750v800v850V900V1000V三相干式變壓器生產廠適用場合：

三相自耦變壓器廣泛用于工礦企業、郵電、紡織、鐵路、建筑工地、學校、醫院、賓館、國防、科研等部門的電子計算機、精密機床、計算機體層掃描攝影(CT)、精密儀器、實驗裝置、電梯、進口設備及生產流水線的低壓配電。

1、自耦變壓器0-220-380時，執行以上尺寸，若電壓改動，需工程師另計算；

2、表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；

3、對未列出的規格和尺寸，可根據用戶要求協商確定；

4、本產品絕緣等級為B級，也可根據客戶要求生產(F、H)。

5、尺寸如有變動，恕不另行通知。
