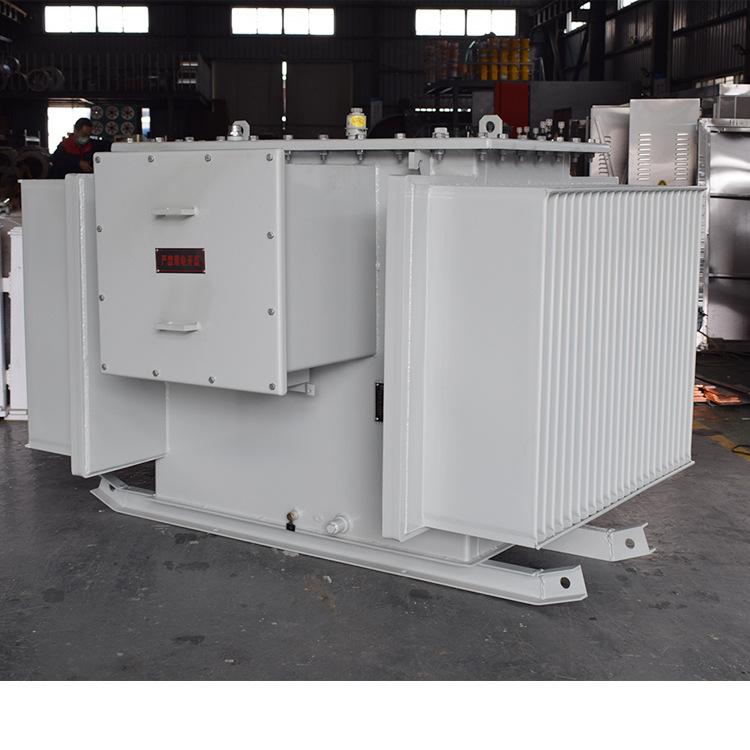

KS11型油浸式礦用一般型變壓器適用于（礦井下）礦井上中央變電所﹑井底車場﹑礦山、總進風道和主要進風道，雖有瓦斯和煤塵,但濃度較低無爆炸危險的場所。也適用于隧道比較潮濕的環境中。
型號說明：
（以上型號由英施丹集團防爆電氣有限公司編制)
高壓線圈有額定電壓及±5%的分接電壓，利用分接開關變換電壓，變換電壓時必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換分接。
變壓器低壓側允許“Y”形接成690伏供電，也可改接成“△”形接成400伏供電，在電纜接線盒內直接將次級端頭引出六個瓷套供用戶改裝。
變壓器箱底均裝有小車支架，在支架上備有安裝孔，可供礦井需要加裝礦車滾輪。
 使用環境：礦井下雖有煤塵、瓦斯但無爆炸危險的場所,無強烈顛簸震動以及于垂直面傾斜度不超過35°的環境中
正常環境使用條件：海拔不超過1000m。環境溫度高+40℃，低-25℃,年平均溫度+20℃
特殊環境使用條件：海拔超過1000m。環境溫度高+40℃，低-45℃。（若與上述條件不符時,訂貨時詳細說明, 可按相應標準的有關規定，作適當?shù)恼{整）
產品執行標準
GB1094.1~2-1996電力變壓器
GB1094.3.5-2003電力變壓器
GB1094.4-2005電力變壓器
JB3955-2006礦用一般型電力變壓器
GB12173-2008礦用一般型電氣設備
GB/T6451-2008三相油浸式電力變壓器技術參數和要求
變壓器訂貨須知
a、額定容量；
b、高低壓額定電壓；
c、聯結組標號；
d、阻抗電壓；
e、分接范圍；
f、頻率；
g、其它（特殊）要求。 | 格型號 | 電壓組合 | 聯結組
標號 | 空載損耗
（W） | 負載損耗
（W） | 短路阻抗（%） | 空載電流（%） | 重量 | 外形尺寸 | 軌距
（mm） | 高壓
（KV） | 分接
（%） | 低壓
（KV） | 油重 | 總重 | 長（L）×寬×高（H） |
| KS11-50 | 6
6.3
10 | ±5
或
±2
×2.5 | 0.4
0.69 | Yyn0
或
Yd11 | 130 | 870 | 4.0 | 2.0 | 90 | 400 | 1150×750×980 | 400×200 | KS11-80 | 180 | 1250 | 1.8 | 120 | 550 | 1240×770×1010 | 550×220 | KS11-100 | 200 | 1500 | 1.6 | 130 | 580 | 1250×780×1050 | 550×240 | KS11-125 | 240 | 1800 | 1.5 | 140 | 650 | 1280×790×1080 | 550×240 | KS11-160 | 280 | 2200 | 1.4 | 160 | 790 | 1350×820×1120 | 660×260 | KS11-200 | 340 | 2600 | 1.3 | 190 | 900 | 1450×840×1130 | 660×260 | KS11-250 | 400 | 3050 | 1.2 | 220 | 1040 | 1480×920×1200 | 660×300 | KS11-315 | 480 | 3650 | 1.1 | 250 | 1200 | 1500×950×1250 | 660×300 | KS11-400 | 570 | 4300 | 1.0 | 310 | 1410 | 1650×950×1400 | 660×320 | KS11-500 | 680 | 5150 | 1.0 | 350 | 1620 | 1750×980×1500 | 660×340 | KS11-630 | 810 | 6200 | 4.5 | 0.9 | 400 | 1850 | 1800×1100×1550 | 710×360 | KS11-800 | 980 | 7500 | 0.9 | 600 | 2200 | 1900×12500×1700 | 820×380 |
注：1、根據用戶要求可提供1.2kv的變壓器
2、表中外形尺寸及重量僅供參考，若有更改恕不另行通知。
|
