KS9-50KVA80KVA100KVA125KVA160KVA礦用油浸式變壓器 KS9/11/13系列礦用變壓器10KV/0.38KV/0.69KV/0.66KV 【KS9/11/13系列礦用變壓器-產品概述】英施丹電器 |

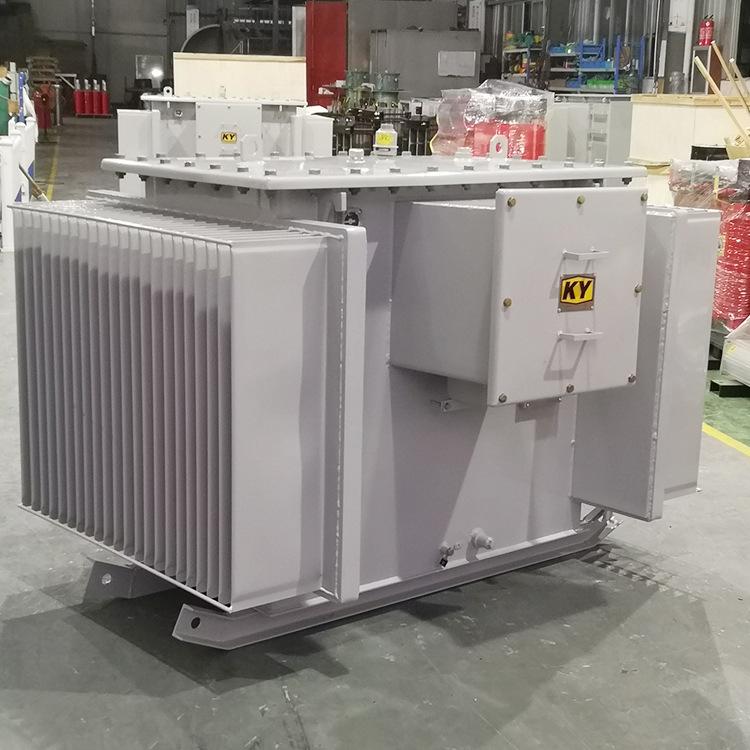

KS9系列礦用變壓器，作為礦井的配電設備，該產品具有體積小、易下井、結構合理、損耗低、散熱性能好等特點。
本系列產品采用優質的晶粒取向優質高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級圓截面，確保低噪音低損耗。油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓±5%的分接電壓，利用分接開關變換電壓。變換電壓時，必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換電壓。變壓器低壓側允許“Y”型接成693V或“D”型接成400V供電，在電纜接線盒內直接裝次級端頭引出六個瓷套供用戶改接。變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖橇，在拖撬上備有安裝孔，可供礦井需要時加裝礦車滾輪。
【KS9/11/13系列礦用變壓器-產品特點】英施丹電器 |
KS11-1250，KS9-1250系列礦用變壓器，作為礦井的配電設備，該產品具有體積小、易下井、結構合理、損耗低、散熱性能好等特點380V400V轉.變.升690V,660V。
本系列產品采用優質的晶粒取向優質高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級圓截面，確保低噪音低損耗。油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓±5%的分接電壓，利用分接開關變換電壓。變換電壓時，必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換電壓。變壓器低壓側允許“Y”型接成693V或“D”型接成400V供電，在電纜接線盒國內直接裝次級端頭引出六個瓷套供用戶改接。變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖撬，在拖撬上備有安裝孔，可供礦井需要時加裝礦車滾輪。
【KS9/11/13系列礦用變壓器-適用范圍】英施丹電器 |
適用于容量630KVA及以下，電壓為10KV及以下的油浸式礦用電力變壓器。此類型礦用變壓器是一般型油浸式變壓器，并無防爆要求，主要作為礦井配電時的礦用照明或電力拖動的電源。凡本系列變壓器經運輸后，不需作吊心檢查，即可裝配有關拆卸的零部件，做驗收試驗項目。遵循標準.
本系列變壓器所遵循的標準：
GB1094.1~2-1996電力變壓器
GB1094.3.5-2003電力變壓器
GB1094.4-2005電力變壓器
JB3955-2006礦用一般型電力變壓器
GB12173-2008礦用一般型電氣設備
GB/T6451-2008三相油浸式電力變壓器技術參數和要求
【KS9/11/13系列礦用變壓器-使用環境】英施丹電器 |
1、高度不超過海拔1000m，特殊環境另作說明：
2、環境溫度：
最高氣溫+40℃；
最高日平均氣溫+25℃；
最高年平均氣溫+20℃；
戶外最低氣溫-20℃。
3、周圍空氣相對濕度不大于95%(+25℃時)；
4、安裝在礦井下雖有煤塵、瓦斯，但無爆炸危險的場所；
5、電源電壓的波形近似地正弦波；
【KS9/11/13系列礦用變壓器-技術參數】英施丹電器 |
額定
容量
| 電壓組合 | 聯結
方式 | 損耗 (kW) | 空載電
流(%) | 阻抗電
壓(%) | 重量 | 外形尺寸
(長L×寬B×高H) | | 空載 | 負載 | 器身重 | 油重 | 總重 | | 50 | 高壓 10 6 低壓 0.693/0.4 | Yy0-d11 | 0.17 | 0.87 | 2.0 | 4 | 230 | 80 | 390 | 1200*950*900 | | 80 | 0.25 | 1.25 | 1.8 | 310 | 100 | 530 | 1300*950*950 | | 100 | 0.29 | 1.50 | 1.6 | 360 | 110 | 600 | 1300*950*1000 | | 125 | 0.34 | 1.80 | 1.5 | 425 | 120 | 690 | 1300*950*1000 | | 160 | 0.40 | 2.20 | 1.4 | 480 | 140 | 810 | 1350*950*1040 | | 200 | 0.48 | 2.60 | 1.3 | 580 | 170 | 955 | 1400*970*1080 | | 250 | 0.56 | 3.05 | 1.2 | 670 | 180 | 1100 | 1450*1000*1100 | | 315 | 0.67 | 3.65 | 1.1 | 775 | 240 | 1305 | 1500*1000*1150 | | 400 | 0.80 | 4.30 | 1.0 | 9340 | 280 | 1570 | 1600*1050*1150 | | 500 | 0.96 | 5.10 | 1.0 | 1155 | 300 | 1790 | 1650*1050*1200 | | 600 | 1.20 | 6.20 | 0.9 | 4.5 | 1310 | 345 | 2150 | 1650*1120*1220 |
|
|
|
|
|
|
|
|
|
海拔高度不超過1000m（通常時間），特殊 環境另作說明 環境溫度 井下礦用變壓器最高氣氛+40℃； 井下礦用變壓器最高日平均氣溫+30℃； 井下礦用變壓器最高年平均氣溫+20℃ 井下礦用變壓器戶外最低氣溫-25℃ KS11-315KVA千伏安井下礦用變壓器特殊使用條件 井下礦用變壓器海拔高度大于1000m； 井下礦用變壓器環境溫度 井下礦用變壓器最高氣溫+40℃； 井下礦用變壓器最低氣溫-45℃ KS11-315KVA千伏安井下礦用變壓器說明：
用途：KS11-315KVA千伏安系列礦用變壓器適用于煤礦井下中央變電所、井底車場、總 進風道和主要進風道，雖有瓦斯但無爆炸危險的場所。也適用于隧道比較潮濕的環境中,作為礦用照明或電力拖動的電源變壓器。 鐵心磁密很低!空載損耗很小忽略不計&此階段繞組
的總損耗通過繞組和變壓器油的熱交換! 將熱量散
給變壓器油$繞組和變壓器油均提高了自己的溫度!
變壓器油通過油箱和散熱器將熱量傳給冷卻介質!
一直達到頂層油溫升的變化率小于 !1234 并維持
+3!取最后一小時的平均值為油頂層溫升
井下礦用變壓器產品特點：
該系列KS11-315KVA千伏安系列礦用變壓器心選用優質低損耗晶粒取向硅鋼片制作而成，空載損耗低、空載電流小、噪音低。油箱結構堅固，可承受一個大氣壓的壓力試驗，箱蓋上無儲油柜以策安全，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈有額定電壓及±5％的分接電壓，利用分接開關變換電壓，變換電壓時，必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換分接。變壓器低壓側允許"Y"形接成690伏供電，也可改接成"△"形接成400伏供電，在電纜接線盒內直接將次級端頭引出六個瓷套供用戶改接。整個 變壓器的吊起是利用箱壁所焊的吊攀，變壓器箱底均裝有滑撬，在滑撬上備有安裝孔，可供礦井需要加裝礦車滾輪。
|
