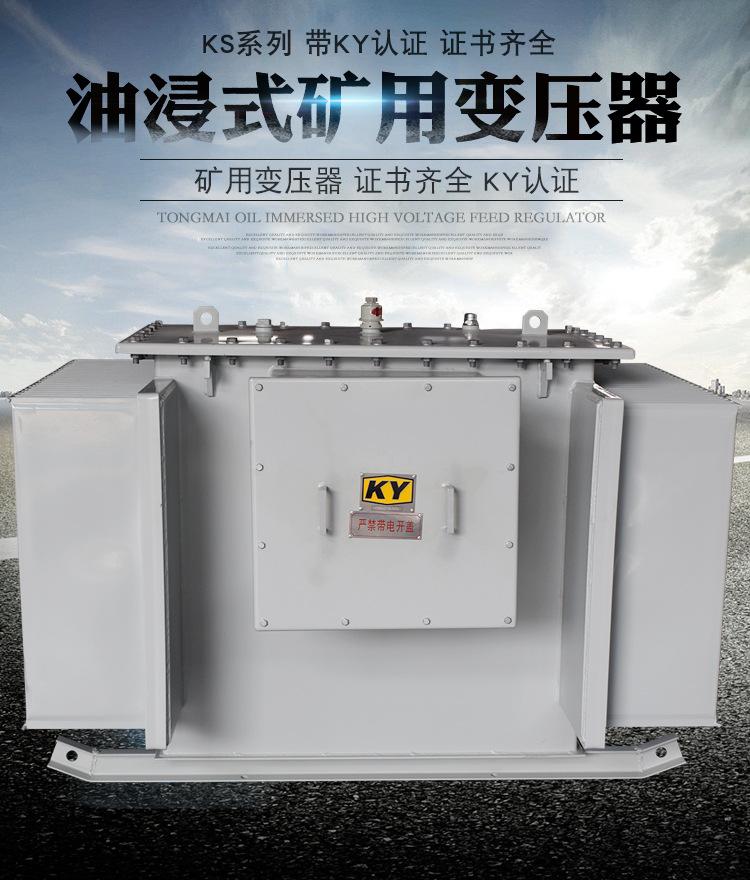

KS11-100KVA125KVA600KVA80KVA50KVA礦用油浸式變壓器

KS9系列礦用變壓器，作為礦井的配電設備，該產品具有體積小、易下井、結構合理、損耗低、散熱性能好等特點。

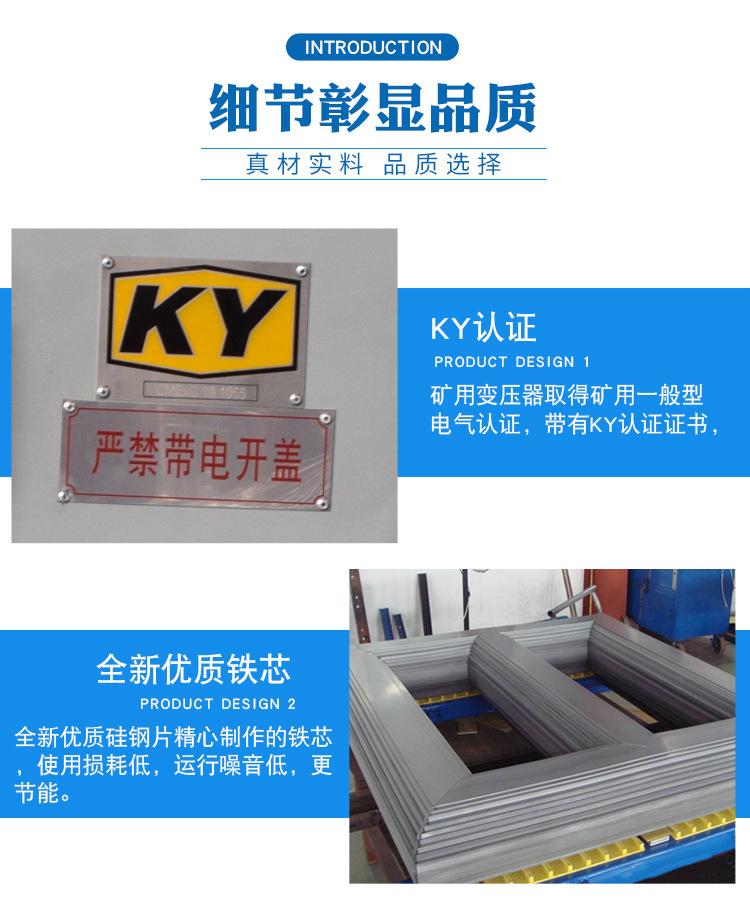

本系列產品采用優質的晶粒取向優質高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級圓截面，確保低噪音低損耗。油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓±5%的分接電壓，利用分接開關變換電壓。變換電壓時，必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換電壓。變壓器低壓側允許“Y”型接成693V或“D”型接成400V供電，在電纜接線盒內直接裝次級端頭引出六個瓷套供用戶改接。變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖橇，在拖撬上備有安裝孔，可供礦井需要時加裝礦車滾輪。

KS11-1250，KS9-1250系列礦用變壓器，作為礦井的配電設備，該產品具有體積小、易下井、結構合理、損耗低、散熱性能好等特點380V400V轉.變.升690V,660V。

本系列產品采用優質的晶粒取向優質高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級圓截面，確保低噪音低損耗。油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓±5%的分接電壓，利用分接開關變換電壓。變換電壓時，必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換電壓。變壓器低壓側允許“Y”型接成693V或“D”型接成400V供電，在電纜接線盒國內直接裝次級端頭引出六個瓷套供用戶改接。變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖撬，在拖撬上備有安裝孔，可供礦井需要時加裝礦車滾輪

性能特點：

　　(1)氣性能穩定：產品結合負載特點和電網電壓波動、大氣過電壓情況，根據整流S11-315KVA變壓器的負載狀況，確定合理、可靠的絕緣水平和絕緣模型，充公保證產品的電氣性能可靠和穩定。產品環境安全系數≥1.67。

　　(2)動穩定程度高：產品繞組有較高的機械強度，具有較強的抗突發能力，以滿足極惡劣的負載環境。在設計、制造過程中較好地消除了S11-315KVA變壓器漏磁引起的或非正常運輸可能造成的動不穩定源。產品具有較高的動穩定性。高抗阻，比同容量的電力S11-315KVA變壓器的阻抗高30%，以抑制di/dt，有效保護整流元件。

　　(3)熱穩定性好：先進的產品設計，嚴格控制產品的發熱部位及***熱點溫升，線圈、引線采用銅導線，電流密度選取較低。

　　(4)過載能力強：產品具有較強的過負載能力和過電壓能力，產品設計、制造充分考慮負載特性，從溫升、絕緣性能及附件選擇等各方面滿足過載要求。

　　(5)節電效果明顯，噪聲低(<65db)。< span="">

　　(6)結構簡化，外形美觀。

。

適用于容量630KVA及以下，電壓為10KV及以下的油浸式礦用電力變壓器。此類型礦用變壓器是一般型油浸式變壓器，并無防爆要求，主要作為礦井配電時的礦用照明或電力拖動的電源。凡本系列變壓器經運輸后，不需作吊心檢查，即可裝配有關拆卸的零部件，做驗收試驗項目。遵循標準.
本系列變壓器所遵循的標準：
     GB1094.1~2-1996電力變壓器
     GB1094.3.5-2003電力變壓器
     GB1094.4-2005電力變壓器
     JB3955-2006礦用一般型電力變壓器
     GB12173-2008礦用一般型電氣設備
     GB/T6451-2008三相油浸式電力變壓器技術參數和要求

GB1094.1-1996 三相節能電力變壓器 部分總則

GB1094.2-1996 三相節能電力變壓器第2部分溫升這臺產品在做溫升試驗時也有一定特點$ 根據
我廠試驗設備的實際情況! 通常情況下采用短路法
進行試驗$ 此方法的原理是利用變壓器短路產生損
耗來進行溫升試驗$試驗分兩個階段進行! 階段
先施加一定倍數的電流%通常在 !,( 倍以下&!在這
個電流下的損耗包括了最大負載損耗和空載損耗來
考核變壓器油面溫升%因短路法只是施加短路電壓!

GB1094.3-2003 三相節能電力變壓器第3部分絕緣水平和絕緣試驗

GB1094.5-2003 三相節能電力變壓器第5部分承受短路的能力

GB311.1-1997  高壓輸變電設備的絕緣配合

GB/T6451-1999 三相油浸式三相節能電力變壓器技術參數和要求

GB10237-88    三相節能電力變壓器絕緣水平和絕緣試驗外絕緣的空七間隙

GB/T15164-94  油浸式三相節能電力變壓器負載導則

KS11-315KVA千伏安井下礦用變壓器正常使用條件

1、高度不超過海拔1000m，特殊環境另作說明：
2、環境溫度：
最高氣溫+40℃；
最高日平均氣溫+25℃；
最高年平均氣溫+20℃；
戶外最低氣溫-20℃。
3、周圍空氣相對濕度不大于95%(+25℃時)；
4、安裝在礦井下雖有煤塵、瓦斯，但無爆炸危險的場所；

5、電源電壓的波形近似地正弦波；
