產品簡介 Product introduction

    英施丹DG

BK/JBK系列單相隔離變壓器是利用電磁感應原理，并參照最新數控伺服系統參數開發而來。本產品經過賽歐電氣多年來吸收國內外同類產品的優點，不斷改進和完善。采用先進工藝和嚴謹設計進行制造，并優選國外先進的接線端子，具有性能優良、工作可靠、耗能低、體積小、接線安全、適用性廣等特點，是一種理想的變壓電源。適用于50～60Hz，額定電源電壓不超過1000V的交流電路中，作為機床和機械設備的控制電源，工作照明及信號燈電源；也可作為小型動力電源作用

主要技術特征 .jbk。bk單相變壓器

1，輸入電壓；額定電壓   10%

2，輸出電壓；額定電壓+5%（容載）

3，效率；≥95%

4，波形失真；無附加波形失真

5，功能；具有輸入電壓，輸出電壓，電流等指示

6，保護；具有過流保護

7，可長期連續長期無人值守工作

8，絕緣電阻；≥50MΩ

9；電氣強度；工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象

10；過載能力；二倍的額定電流，維持一分鐘。

◆ 單相隔離變壓器的作用 The function of single phase isolation transformer

    單相隔離變壓器的主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。另外，利用其鐵芯的高頻損耗大的特點，從而抑制高頻雜波傳入控制回路。用隔離變壓器使二次對地懸浮，只能用在供電范圍較小、線路較短的場合。此時，系統的二次側不存在對地的電壓！起到隔離危險電壓的作用采用國內IT冷壓接線端子，接線方式可以使接線密集程度提高。變壓器800VA及以下1000VA、1600VA豎式結構的硅鋼片與硅鋼片之間聯接、硅鋼片與底板聯接均采用氣體保護氬弧焊，形成一個整體，簡捷明了。尤其是底板一次性成型，安裝尺寸較JBK3系列更為準確，而采用優質防蝕合金材料，大大提高了接地性能的可靠性，全面提高了產品質量，該產品符合 VDE0550、IEC204-1、IE**39、JB／T5555、GB5226等有關國際、**標準，并榮獲歐共體“CE”認證，美國“UL”認證。

　　可與國外產品互換使用。JBK5系列機床控制變壓器適用于交流50～60Hz，輸入電壓不超過500V，輸出額定電壓不超過220V，作為各行各業的機械設備，一般電器控制電源和工作、信號燈的電源之用。

◆BK/JBK系列產品 Serial products

      BK JBK3 JBK5

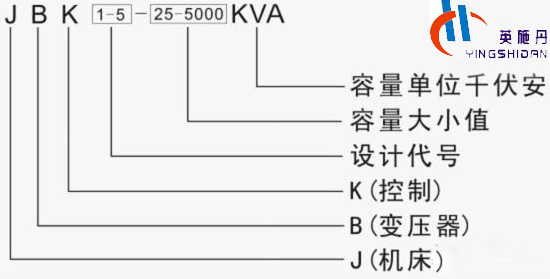

◆產品型號及其含交 Model and meaning

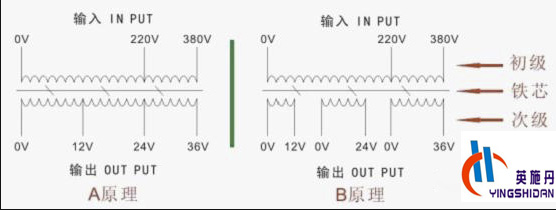

◆工作原理圖 Principle of work chart

◆ 安裝條件 Installment environment

1、海拔高度不超過2500m；
2、環境空氣溫度：最高不超過40℃，最低不低于-25℃；
3、空氣相對濕度：最濕月的平均最大相對濕度為90%；
4、無劇烈震動和沖動的地方；
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電粉塵的地方。
6、不受雨雪侵襲的場所。
7、電源電壓波形近似于正弦波。

◆ 結構特點 Structural feature

    本變壓器符合JB/T9646及相關標準。BK型鐵芯為殼式鐵芯由硅鋼片沖、剪切、迭積而成。

BK、JBK系列線圈為多層園筒式繞組，初、次級線圈分開繞制。通常除初級繞組外一般次級繞組有二種。一種是"照明繞組"供局部照明燈所需電源電壓；另一種是"控制繞組"用來供給機床控制電器所需電源電壓。同一變壓器如有"控制"及"照明"二個繞組時，則二繞組是分開繞制的獨立繞組。照明繞組的一端是接地的，有的還用抽分接頭的方式在次級"控制繞組"中抽出6.3V電壓供給信號指示燈使用。

◆ 注意事項 Attention
1、購買前，先估算好您所用的電器總?cè)萘浚�并選用有相當容量的變壓器，確保瞬時起動時不燒壞變壓器。
2、當您使用多繞組（多路輸出電壓）的變壓器時，要明各分繞組的容量分配，并保留余量，以免變壓器因超載損壞。
3、安裝前，應仔細核對銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。
4、通電工作后，變壓器鐵心和線圈將發熱（但溫升不超過80℃）屬正常現象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。
5、在運輸中，應盡可能避免碰撞，切勿受潮，使用時，請注意維護，以保護變壓器使用壽命。

◆ 訂貨須知 Order the notice

訂貨時必須提出下列各項

  1.相數（單相還是三相）

   2.產品型號　　　

   3.額定容量（功率）　　　　

   4.輸入和輸出電壓（初級、次級電壓）　　　　

   5.如果輸出多組，請備注明確的j容量分配表　

    6.是否帶外箱　　　

    7.有否特殊技術要求

◆ 產品參數表 Product parameter list

產品型號詳見產品匯總頁的外觀和選型指示
設備容量DG50VA-200KVA（1KVA≠1KW，1KVA≈0.8KW）
相數2∮2W
輸入電壓110V  200V  220V  240V  380V  415V  440V  460V  480V 660V（特列可定制）
輸出電壓6V 12V 24V 36V 48V 110V  120V  190V 200V 208V 220V 380V 415V 460V 480V（特殊可定制）
使用效率≥98%
電壓變動率≤±1%（與輸入電壓標準值有關）
絕緣等級H級
耐壓強度3000V無聲穿（一分鐘）
噪音等級﹤60db（80CM水準距離測試）
冷卻方式  干式系列為自冷或風扇強制散熱；油式系列油浸自冷散熱；水冷系列回圈水散熱波形失真無失真（相對輸入波形）

◆ 尺寸參數表：Dimension parameter list

   單相隔離變壓器技術參數（BK/JBK系列）

JBK5系列機床控制變壓器適用于交流50～60HZ，輸入電壓不超過500V，輸出額定電壓不超過220V，作為各行各業的機械設備，一般電器控制電源和工作、信號燈的電源之用。
