產品簡介 Product introduction

    BK/JBK系列單相隔離變壓器是利用電磁感應原理，并參照最新數控伺服系統參數開發而來。本產品經過賽歐電氣多年來吸收國內外同類產品的優點，不斷改進和完善。采用先進工藝和嚴謹設計進行制造，并優選國外先進的接線端子，具有性能優良、工作可靠、耗能低、體積小、接線安全、適用性廣等特點，是一種理想的變壓電源。適用于50～60Hz，額定電源電壓不超過1000V的交流電路中，作為機床和機械設備的控制電源，工作照明及信號燈電源；也可作為小型動力電源作用

主要技術特征 .jbk。bk單相變壓器

1，輸入電壓；額定電壓   10%

2，輸出電壓；額定電壓+5%（容載）

3，效率；≥95%

4，波形失真；無附加波形失真

5，功能；具有輸入電壓，輸出電壓，電流等指示

6，保護；具有過流保護

7，可長期連續長期無人值守工作

8，絕緣電阻；≥50MΩ

9；電氣強度；工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象

10；過載能力；二倍的額定電流，維持一分鐘。

◆ 單相隔離變壓器的作用 The function of single phase isolation transformer

    單相隔離變壓器的主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。另外，利用其鐵芯的高頻損耗大的特點，從而抑制高頻雜波傳入控制回路。用隔離變壓器使二次對地懸浮，只能用在供電范圍較小、線路較短的場合。此時，系統的二次側不存在對地的電壓！起到隔離危險電壓的作用。

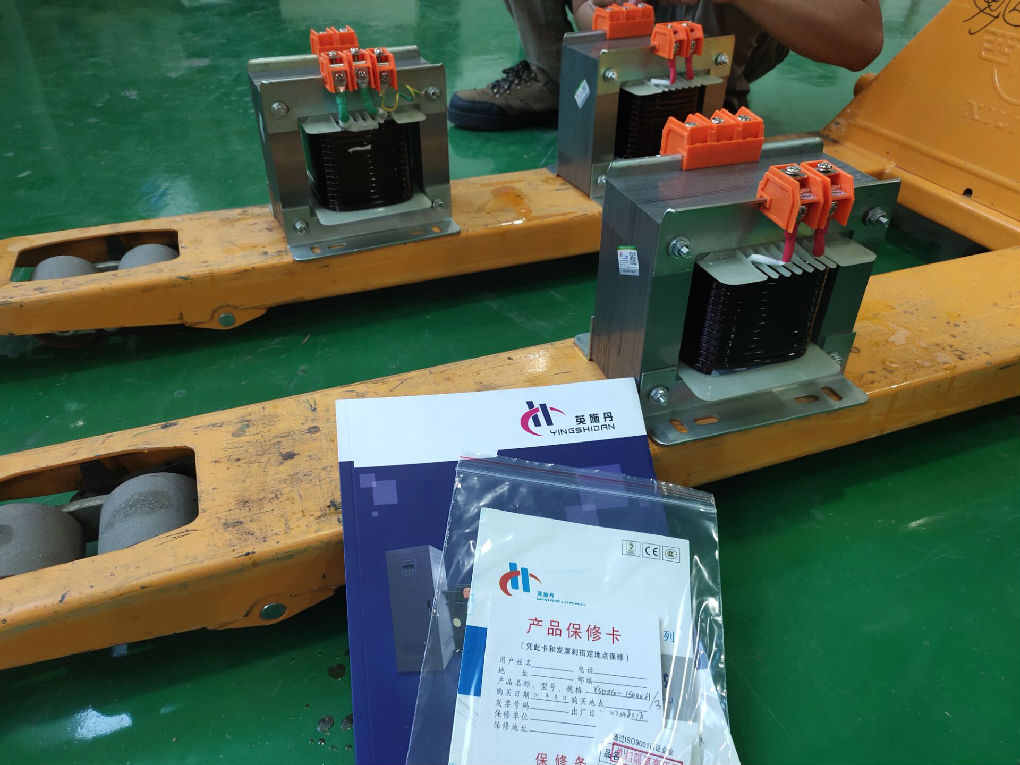

◆BK/JBK系列產品 Serial products

      BK JBK3 JBK5

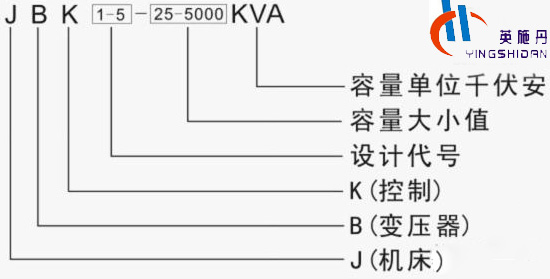

◆產品型號及其含交 Model and meaning

◆工作原理圖 Principle of work chart

◆ 安裝條件 Installment environment

1、海拔高度不超過2500m；
2、環境空氣溫度：最高不超過40℃，最低不低于-25℃；
3、空氣相對濕度：最濕月的平均最大相對濕度為90%；
4、無劇烈震動和沖動的地方；
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電粉塵的地方。
6、不受雨雪侵襲的場所。
7、電源電壓波形近似于正弦波。

◆ 結構特點 Structural feature

    本變壓器符合JB/T9646及相關標準。BK型鐵芯為殼式鐵芯由硅鋼片沖、剪切、迭積而成。

BK、JBK系列線圈為多層園筒式繞組，初、次級線圈分開繞制。通常除初級繞組外一般次級繞組有二種。一種是"照明繞組"供局部照明燈所需電源電壓；另一種是"控制繞組"用來供給機床控制電器所需電源電壓。同一變壓器如有"控制"及"照明"二個繞組時，則二繞組是分開繞制的獨立繞組。照明繞組的一端是接地的，有的還用抽分接頭的方式在次級"控制繞組"中抽出6.3V電壓供給信號指示燈使用。

◆ 注意事項 Attention
1、購買前，先估算好您所用的電器總?cè)萘浚�并選用有相當容量的變壓器，確保瞬時起動時不燒壞變壓器。
2、當您使用多繞組（多路輸出電壓）的變壓器時，要明各分繞組的容量分配，并保留余量，以免變壓器因超載損壞。
3、安裝前，應仔細核對銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。
4、通電工作后，變壓器鐵心和線圈將發熱（但溫升不超過80℃）屬正常現象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。
5、在運輸中，應盡可能避免碰撞，切勿受潮，使用時，請注意維護，以保護變壓器使用壽命。

◆ 訂貨須知 Order the notice

訂貨時必須提出下列各項

  1.相數（單相還是三相）

   2.產品型號　　　

   3.額定容量（功率）　　　　

   4.輸入和輸出電壓（初級、次級電壓）　　　　

   5.如果輸出多組，請備注明確的j容量分配表　

    6.是否帶外箱　　　

    7.有否特殊技術要求

◆ 產品參數表 Product parameter list

產品型號詳見產品匯總頁的外觀和選型指示
設備容量50VA-200KVA（1KVA≠1KW，1KVA≈0.8KW）
相數2∮2W
輸入電壓110V  200V  220V  240V  380V  415V  440V  460V  480V 660V（特列可定制）
輸出電壓6V 12V 24V 36V 48V 110V  120V  190V 200V 208V 220V 380V 415V 460V 480V（特殊可定制）
使用效率≥98%
電壓變動率≤±1%（與輸入電壓標準值有關）
絕緣等級H級
耐壓強度3000V無聲穿（一分鐘）
噪音等級﹤60db（80CM水準距離測試）
冷卻方式  干式系列為自冷或風扇強制散熱；油式系列油浸自冷散熱；水冷系列回圈水散熱波形失真無失真（相對輸入波形）

◆ 尺寸參數表：Dimension parameter list

   單相隔離變壓器技術參數（BK/JBK系列）

變壓器概述；

英施丹BK變壓器是我國在吸取國外同級產品研發出來的新型變壓電源，它就有體積小、接線安全可靠、防護等級高、性能良好等特點，且能夠的在額定負載中長期有效工作。

變壓器用途；

控制變壓器用途比較廣泛，可以定做升壓，也可以定做降壓變壓器.一般適用于50-60HZ輸入電壓不超過5000V的電路之中；一般作為機床控制電器或者是局部照明及指示燈電源之用；BK-控制變壓器一般分為殼式和立式。

變壓器特點；

控制變壓器一般是采取隔離方式制作。

（1） 可以起到濾波抗干擾功能，可以出去三次諧波干擾功能

（2） 采用隔離變壓器可以產生新的中性線，皮面由于電網中性線不良造成設備不能夠正常運作。

（3） 防止非線性負載的電流畸變影響到變壓器的正常工作及對電網產生的污染，起到凈化電網的作用。

變壓器優勢；

熱穩定性好：

先進的產品設計，嚴格控制產品的發熱部位及最熱點溫升，線圈、引線采用銅導線，電流密度選取較低。

過載能力強：

產品具有較強的過負載能力和過電壓能力，產品設計、制造充分考慮負載特性，從溫升、絕緣性能及附件選擇等各方面滿足過載要求。

節能

節電效果明顯，噪聲低（<65db）。< p="">

小巧

結構簡化，外形美觀,

使用環境；

1：周圍空氣濕度-5℃至+40℃，24小時的平均值不超過+35℃；

2.安裝地點海拔不超過2000米；

3.大氣相對濕度在周圍空氣濕度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的平均最大濕度為90%，同時該月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面的凝露。

4、無劇烈震動和沖擊振動的地方；

5、不受雨雪侵襲的地方；

6、電壓波形近似正弦波。
