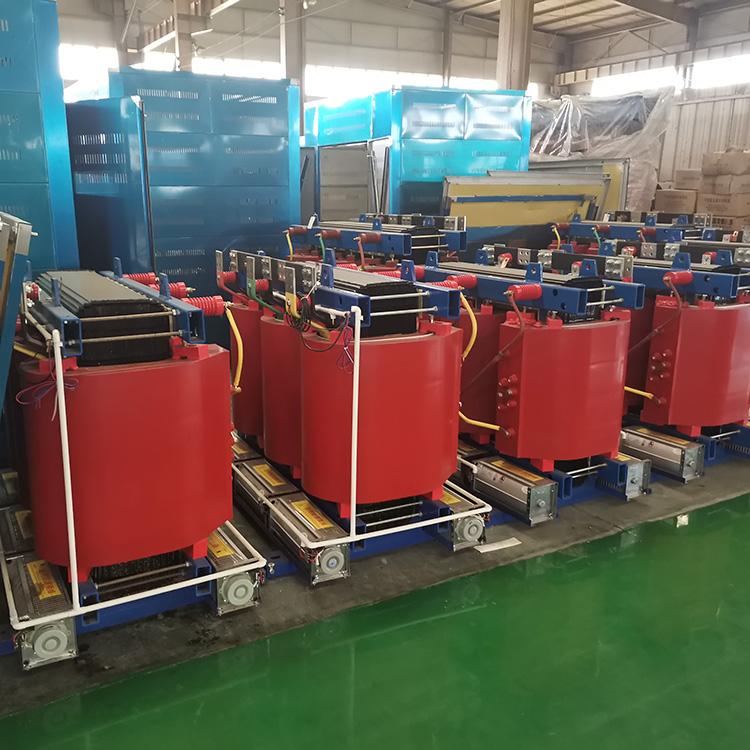

SCB10、SCB11、SCB13系列樹脂絕緣干式電力變壓器結構特點
箱式線圈：低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈繞產品短路應力大，安匝不平衡，散熱情況差，存在繞制螺旋角，人工焊接質量不穩定等問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排經氬弧焊自動焊接。
溫控裝置：變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半部，可自動檢測并巡回顯示相線圈各自的工作溫度，并且有超溫報警和跳閘功能。

功能特點：

1、安全、難燃防火、無污染、可直接安裝在負荷中心。

2、免維護、安裝簡便、綜合運行成本低、

3、防潮性能好、可在 濕度下正常運行，停運后不經預干燥即可投入運行。

4、損耗低、局部放電量低、噪音小、散熱能力強、強迫風冷條件下可以150%額定負載運行。

5、配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

6、可靠性高，經對已經投入運行的產品研究，可靠性指標已經達到先進水平。

結構特點：

       箔式線圈：抵押繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在專用低壓鉑繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈繞產品短路應力大，安匝不平衡，散熱效果差，存在繞制螺旋角，人工焊接質量不穩定的突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污，引線銅排經氬弧焊自動焊接。

       溫控裝置：變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半部，可自動檢測并巡回顯示相線圈各自的工作溫度，并且有超溫報警和跳閘功能
