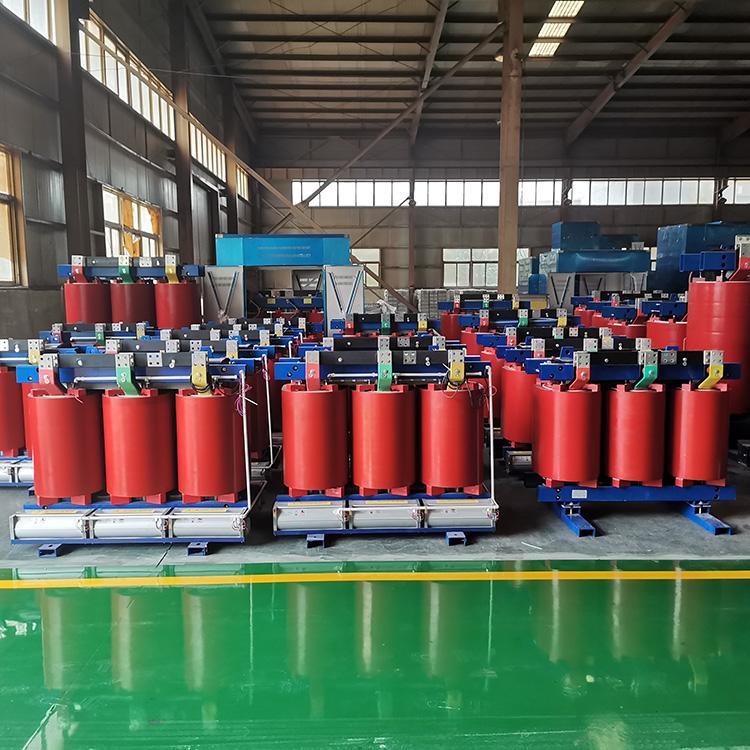

630干式變壓器800干式變壓器1000干式變壓器1250干式變壓器1600干式變壓器SCB10產品特點：

該系列環氧樹脂澆注干式變壓器材料優質、西方科學，采用先進的生產檢測設備嚴格按工藝生產而成。產品具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

性能特點：

1、安全、防火、無污染、可直接運行于負荷中心；

2、采用瑞士T+M技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長；

3、低損耗、低噪音，節能效果明顯，免維護。

4、散熱性能好，過負載能力強，強迫風冷可提高容量運行。

5、防潮性能好，適應高濕度和其它惡劣環境中運行。

6、可配備完善的溫度和保護系統，采用智能信號溫控系統，可自動檢測并巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、疏閑等功能設置。

7、體積小、質量輕，占地較少，安裝費用低。

結構特點：

1、高壓繞組導體采用高導電率的無氧銅箔，匝間絕緣采用F級絕緣材料，繞組內外均用進口玻璃網格板做骨架。銅箔連同匝絕緣在高壓箔繞機上一次編程，微機控制，激光定位，引出線用氬弧焊自動焊接，分段繞制而成，然后置于模中，在真空下用帶填料的樹脂澆注成型。

2、低壓繞制采用與高壓繞組高度相同的銅箔，連同F(xiàn)及匝絕緣在低壓箔繞機上繞制。繞制時繞組引線用銅排經氬弧焊自動焊接后引出，繞組中間放入撐條形成冷卻氣道，端部用樹脂灌封，固化成型。

3、鐵心采用優質晶粒取向冷軋硅鋼片，45度全斜接縫及鐵軛無穿孔結構，以保證較低的空載損耗。鐵心夾緊采用國內獨步的預應力、透氣方鋼夾件結構，心柱采用絕緣帶綁扎，上下夾件采用內拉板結構，鐵心表面采用特殊樹脂密封工藝，因此增加了結構強度和夾持力，同時也降低了噪音英施丹變壓器。

型號說明

產品特點

• 防塵、防潮：外表噴涂專用防水材料，形成防塵、防潮、防污染的特殊保護層。
• 體積小，重量輕：采用杜邦NOMEX紙為主絕緣材料，與同等容量的環氧澆注式變壓器相比，體積和重量減少20%。
• 散熱能力強：：多層圓筒式、縱向多氣道結構，與環氧澆注式變壓器相比散熱效果更優。
• 環保：可靠，無助燃性樹脂，無毒，可以分解回收，不污染環境。

使用條件

海拔≤1000m，-25℃≤環境溫度≤40℃，戶內式。對空氣自冷與強迫風冷的變壓器，均需保證變壓器具有良好的通風能力。當變壓器安裝在地下室或其他通風能力較差的環境，須增設散熱通風裝置。保護等級有IP00、IP20、IP23等型式。當海拔>1000米時或是環境溫度大于40℃或者小于-25℃時，產品須按照GB1094.11《電力變壓器第11部分：干式變壓器》的要求對有關額定值作相應調整。

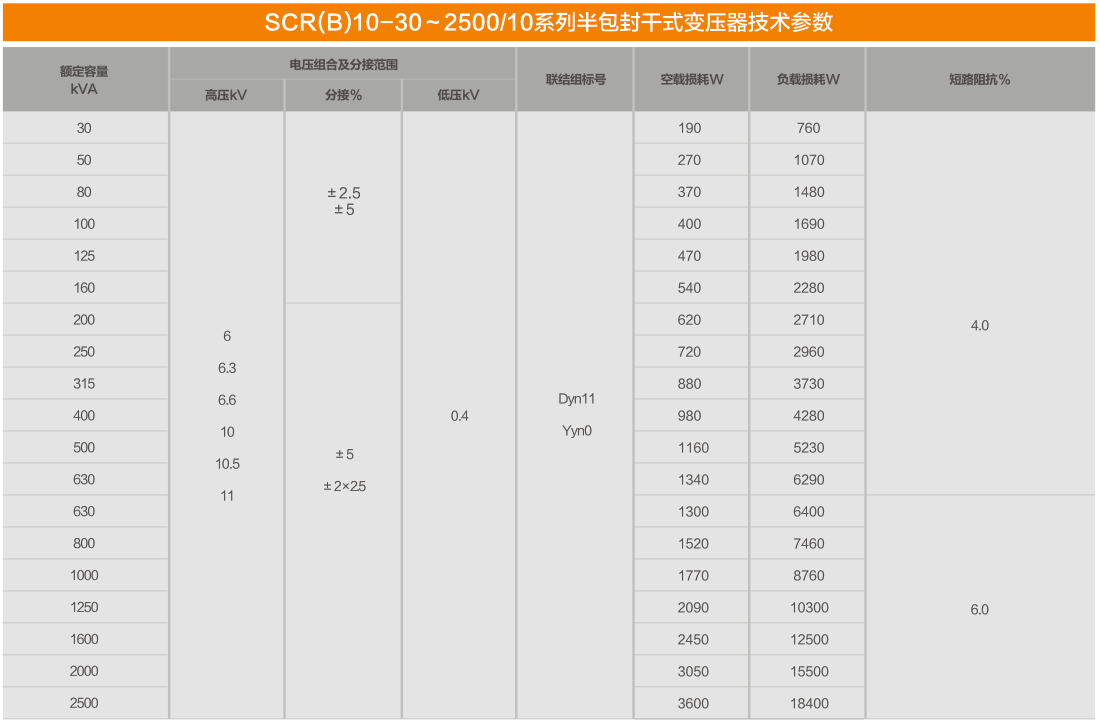

技術參數
