SC(B)9、SCR9、SC(B)10、SCR10系列樹脂絕緣干式電力變壓器

●

 產品簡述

SCR9、SCR10系列樹脂絕緣纏繞干式電力變壓器

    用目前國內外現有澆注工藝制造的高電壓，大容量干式變壓器，其線圈內部可能會產生應力、微小裂縫及存在樹脂未能完全浸透之處。而纏繞干式變壓器完全能彌補澆注干式變壓器以上之不足，具有更節能、機械強度和電氣強度極高、抗突發短路能力極強、線圈***龜裂、運行***可靠、防爆、過載能力極高、制造周期短、冷熱沖擊穩定性***等優點，特別適宜高電壓、大容量、易燃區域的干式變壓器選型。
    本系列產品以短玻璃絲為填料的澆注線圈采用分段圓筒式，線圈內部設置有軸向氣道以改善散熱條件。科學的澆注成型工藝可確保樹脂充分滲透到匝間、層間、段間以保證產品的電器絕緣強度及較少的局放置(≤5pc)。

SC9、SCB9、SC10、SCB10系列樹脂澆注絕緣干式電力變壓器多少錢？￥萬元。什么價格？
    本系列產品以短玻璃絲為填料的澆注線圈采用分段園筒式，線圈內部設置有軸向氣道以改善散熱條件。科學的澆注成型工藝可確保樹脂充分滲透到匝間、層間、段間以保證產品的電器絕緣強度及較少的局放置(≤5pc)。如何防止樹脂澆注體的龜裂，控制澆注體內殘留氣泡的產生，把局放降低到最小極限一直是國內外干變制造廠的重大課題，是樹脂澆注干式變壓器的關鍵制造技術。
        本公司通過反復的生產實踐及頻繁的理化試驗，成功地解決了這一***難題，使本公司以短玻璃絲為填料的薄絕緣真空澆注型產品，其抗拉強度提高到170N/mm2彎曲強度提高到220N/mm2 從整體上提高了樹脂固化體的機械性能。本公司SC(B)10系列樹脂澆注薄絕緣干變產品制造技術的獨到之處，獨成一格的創造點是：
1、減薄了包封層的樹脂厚度，增強了線圈的散熱能力。
2、線圈采用玻璃絲氈加強，增強了線圈的機械強度，提高了產品抗突發短路能
力，成功地解決了澆注體龜裂的問題。
3、線圈采用特殊工藝、極大地減少了線圈內部的局部放電量，提高了線圈電氣強
度。
4、低壓線圈采用箔式結構，減少了端部漏磁，提高了產品抗突發短路能力。

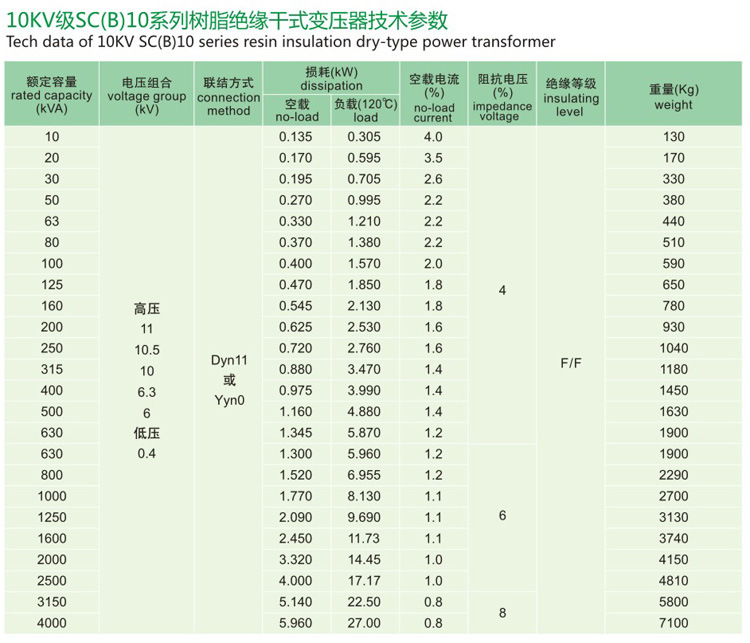

SCB10系列變壓器型號有;

SCB10-100/10，SCB10-125/10
 SCB10-160/10，SCB10-200/10，SCB10-250/10，SCB10-315/10，SCB10-400/10，SCB10-500/10
 SCB10-630/10，SCB10-800/10，SCB10-1000/10，SCB10-1250/10，SCB10-1600/10
 SCB10-2000/10，SCB10-2500/10  SCB10-3000/10SCB10變壓器執行標準：
1.GB1094.11—2007干式電力變壓器
2.GB/T10228—2008干式電力變壓器技術參數和要求
3.GB/T17211—1998干式電力變壓器負載導則
4.GBl094.10—2003電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙
5.JB/T10008—2004 6、500kV級變壓器聲級
6.JB/T56009—1998干式電力變壓器產品質量分等
