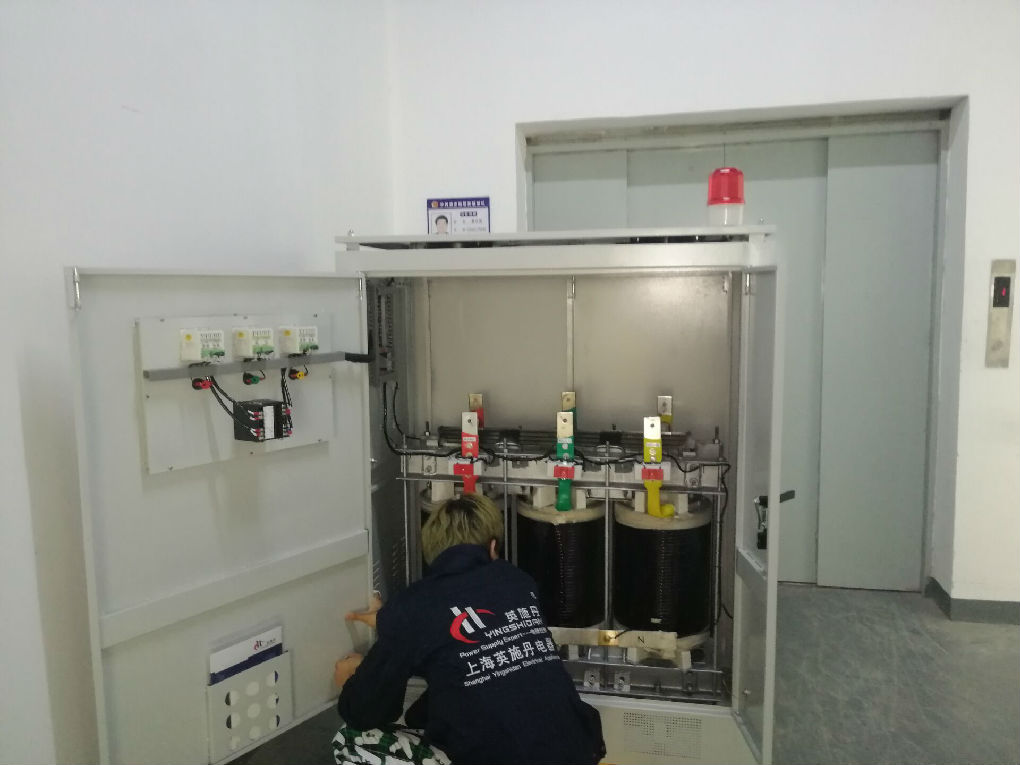

zsg系列干式整流變壓器，廣泛應用電化學和需要直流電源的場合中。鐵芯均采用進口優質硅鋼片迭制而成，一次則采用純銅雙層絲包線繞成，大電流的二次則采用線餅或者裸銅排螺旋繞制，經真空浸漆烘干而成。具有溫升低，噪音小，絕緣等級高，機械強度強等優點。我公司低電壓大電流的整流變壓器輸入繞組采用三角形的聯接形式，輸出采用星形或者雙反星形聯接，從而提高了變壓器的整體運行性能和效率。此變壓器的性能指標處于國內 水平

三相整流變壓器廣泛用于工礦企業，成套設備，機械設備，地鐵、高層建筑、機場、車站、碼頭、及隧道的輸配電等場所。變壓器采用優質冷軋硅鋼片疊裝；采用特殊浸漆工藝處理，有效降低了運行時的震動和噪聲；以及采用耐高溫的絕緣材料設計，使變壓器更加節能、更加寧靜。變壓器線圈內留有通風槽，空氣流動暢通，這樣會有效降低線圈溫度。變壓器結構合理，效率高，波形不失真，能長時間運行，防沖擊，防干擾。 具有耐熱、防潮、、耐高低溫等優點。

ZSG三相整流變壓器是采用非包封繞組、敞開通風式結構的干式特種變壓器，其散熱性能好，承受熱沖擊力強，過負載能力大，難燃，防火性能好，低損耗、局部放電量小、噪音低、不產生有毒氣體、不污染環境，對濕度、灰塵不敏感，體積小、不開裂、維護簡單。

整流變壓器的性能特點：

（1）氣性能穩定：產品結合負載特點和電網電壓波動、大氣過電壓情況，根據整流變壓器的負載狀況，確定合理、可靠的絕緣水平和絕緣模型，充分保證產品的電氣性能可靠和穩定。產品環境安全系數≥1.67。

（2）動穩定程度高：產品繞組有較高的機械強度，具有較強的抗突發能力，以滿足極惡劣的負載環境。在設計、制造過程中較好地消除了變壓器漏磁引起的或非正常運輸可能造成的不穩定電源。產品具有較高的動穩定性。高抗阻，比同容量的電力變壓器的阻抗高30%，以抑制di/dt，有效保護整流元件。

（3）高可靠性：結構合理，效率高，波形不失真，使用方便可靠，能長時間運行，可隔離變壓器開主電網供電，防沖擊，防干擾，防雷電。

（4）環保特性：具有耐熱性、防潮性、穩定性、化學兼容性、低溫性、抗輻射。

（5）多功能性：從單一變壓器向帶有風冷、保護外殼、互感器等多功能組合式變壓器。

（6）熱穩定性好：先進的產品設計，嚴格控制產品的發熱部位及最熱點溫升，線圈、引線采用銅導線，電流密度選取較低。

（7）過載能力強：產品具有較強的過負載能力和過電壓能力，產品設計、制造充分考慮負載特性，從溫升、絕緣性能及附件選擇等各方面滿足過載要求。

（8）節電效果明顯，噪聲低（<65db）。< p="">

（9）結構簡化，外形美觀。

整流變壓器的使用環境：

   1:周圍空氣溫度和海拔：周圍空氣溫度上限不超過+40℃，周圍空氣溫度24h的平均值不超過+30℃，周圍空氣溫度下限不低于一5℃,安裝地點的海拔不超過1000米, 安裝在無劇烈震動和沖擊振動的地方。

   2:大氣條件污染等級：大氣相對濕度在周圍空氣溫度為+40℃時不超過50％，在較低溫度下可以有較高的相對濕度，最濕月平均最大相對濕度為90%，同時該月平均最低溫度為+25℃，并考慮到因溫度變化發生產品表面上的凝露；污染等級為三級；

   3.電源電壓：電源電壓允許偏差±5%；　　

。

二.技術參數：

zsg系列 干式變壓器

變壓器部位

溫升限值k

測量方法

項 目

允許偏差(%)

線圈
b

80

電阻法

空載損耗

+15

f

100

負載損耗

鐵芯及結構零件表面 最大不得超過接觸絕緣材料的允許溫升 溫度計法或熱電偶法
總損耗

+10

絕緣水平：
變壓器能承受2000v工頻試驗電壓，歷時1min不擊穿，不閃絡。
倍頻倍壓持續1min。
變壓器性能允許偏差不超過下表規定。

空載電流

+30

阻抗電壓

±10

變壓比

±0.5

直流電阻不平衡率
線

2

相

4

注：如果三相變壓器的直流電阻不平衡由于線材、結構原因超過表2規定時應在出廠試驗記錄中寫出實測值并注明引起誤差的原因。

三、外型及安裝尺寸
