一、原理

　　采用隧道外的低壓（380v）經過升壓變壓器變?yōu)楦邏海�用隧道�?nèi)低壓導線把高壓保送到二襯臺車左近，再經過降壓變壓器把1高壓變?yōu)?80v，再經過穩壓變壓器穩壓就能夠正常運用。

　　二、優缺陷比照

　　 計劃

　　采用傳統高壓進洞，直接采用高壓鎧甲電纜用把10kv引到隧道1000米二襯完成段，再采用降壓變壓器把10kv變成0，4kv施工電壓。接地系統和平安防護費用比擬高。

　　所用資料價錢及數量表格 序號 資料稱號 數量 目前市場價錢

　　1 高壓環網柜 1臺 13萬 2, 10kv變0，4kv變壓器

　　1臺 9萬 3 高壓開關 1臺 9萬 4 高壓電纜3×50

　　1000米

　　8萬 5

　　合計（元）

　　49.5萬

　　第二計劃

　　采用升壓變壓器把380v在隧道外升壓變成高壓，再采用普通240平方護套電纜引到隧道1000米二襯完成段，再采用降壓變壓器把高壓變成380v或者430v經過穩壓變壓器就能夠變成施工電壓。

　　所用資料價錢及數量表格 序號 資料稱號 數量 目前市場價錢

　　1 380v變高壓±5%，功率400kva變壓器 1臺3.9萬 .

　　2 高壓±5%變380v,400v,420v變壓器功率400kva 1臺3.9萬 ,假如思索電壓不穩定與感應式補償升壓器配套運用*好 1臺功率500kva6.8萬 ，如不用也能夠正常運用

　　3000米以下 隧道正常運用

　　綜上計算第二計劃經濟方面比擬優越。

　　1、 技術參數比擬

　　第二計劃技術請求比擬低，易操作，平安防護請求較低，平安相比照較有保證。

　　2、本計劃適用范圍

　　第二計劃適用于長達3000米隧道因電壓保送間隔過長產生電壓降問題，變壓器可靈敏挪動，滿足隧道施工請求。

　　三、精品工程案例如下：

　　1：成貴高鐵、中鐵一局鎮雄縣大灣文閣隧道出口2100米 二：福平鐵路、中鐵24局長樂大象山隧道進口2100米出口2300米隧道各一套

　　2：張?zhí)畦F路、中鐵六局板山隧道出口2756米隧道一套

　　3：南龍鐵路、中鐵十一局福建沙縣喬家山隧道1980米

　　4：中鐵十八局三公司.昆明繞城高速楊林隧道出口2974米左右洞一套。

　　5：黔張常高鐵.中鐵一局黔江段大平隧道出口2760米。

　　6：中鐵十一局五公司黔張常高鐵，黃家臺進口 斜井800米大里程2000米 小里程2000米 出口2100米隧道施工專用升壓器各一套 另外斜井加一臺800kva升壓變壓器

　　7：中鐵四局重慶公司，黔張常高鐵黃家臺隧道進口1980米 一套

　　8；中鐵十六局黔張常高鐵 永定2號隧道 1800米一套，主要用于濕噴機，保送泵電壓不夠

　　9；中交一公局廈門高速，廈沙高速德化段大正隧道出口

二、

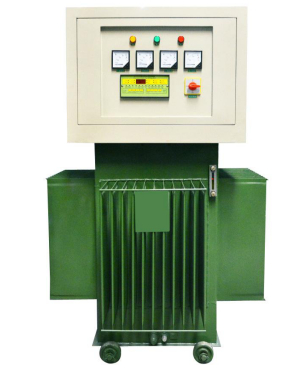

升壓變壓器產品特性：
1、主要解決基建施工現場供電電壓偏低，壓降大，線路遠等供電電壓不足問題。
2、快速升壓，單機可滿足2000米的供電距離升壓，雙機或組合機型可多向遠距供電升壓。
3、產品采用高磁值鐵芯，純銅線繞制，節能環保損耗小，持續使用穩定性高。
4、可按現場所需電壓定做，常用可以輸出升壓電壓檔級有：380V/400V/420V/440V/460V。
5、使用帶載能力強：本機型可 負載，可連續使用。
6、防雨型柜體機殼，儀表顯示電源電流，可戶外安裝使用。
7、安裝使用方便，如隧道施工供電升壓配套可免去高壓進洞的高成本與高風險的計劃。
8、無需整改原有線路，直接配套安裝，英施丹變壓器成本最低投入解決最遠的供電電壓問題。

三、技術參數：
容量范圍：    100~3000KVA
輸入電壓：    380V±10~15%~±20（英施丹可根據客戶使用環境而定）
輸出電壓：    380V、400V、420V、440V、460V
變壓檔級：    380V/420V，400V/750V，400V/1100V，400V/1300V
機型模式：    單機升壓（單段供電），雙機升、降壓模式，組合機型模式（多向供電）
頻　　率：    50/60HZ
散熱方式：   干式風冷、強制性排風
效　　率：   ＞98%
波形失真：   ＜2%
抗電強度：    3000V/60S
絕緣電阻：   ＞20MΩ
環境溫度：    -5℃~+40℃
相對濕度：    95%
溫　　升：    ≤65℃
噪　　聲：   ＜65dB,

四、升壓變壓器適用場所：
一切施工供電專用升壓配套使用，如大型的基建中的攪拌站、碎石場、輸送泵、空壓機、大型升降機等供電配套。

五、升壓變壓器購買須知：
1、現場供電電壓狀況，需要用戶檢測空載電壓數值和負載電壓數值。
2、現場供電變壓器與負載設備距離，需要用戶測量出變壓器與其負載設備的供電實際距離。
3、現場供電的電纜狀況，要知道鋪設的電纜線徑與材質及是否對應負載設備的功率。
4、所使用負載設備總功率與起動功率的倍數比例。
5、根據以上信息數據在選購時與廠家描述并提出定制。
