光伏發電逆變隔離變壓器是利用半導體界面的光生伏特效應而將光能直接轉變?yōu)殡娔艿囊环N技術。這種技術的關鍵元件是太陽能電池。太陽能電池經過串聯后進行封裝保護可形成大面積的太陽電池組件，再配合上功率控制器等部件就形成了光伏發電裝置。
光伏變壓器一般用來于太陽能逆變。因?yàn)楣夥儔浩鞅旧砉怆娦实停蕴貏e要求變壓器的效率高。
光伏并網逆變隔離變壓器網側接線dyn11,逆變時yd5，移相120度，光伏隔離變壓器可設置白天工作，晚上停止，降低空載損耗電能。
三相光伏變壓器參數供參考！
使用條件:工作環境溫度：-15~+50°C；
工作環境濕度：20~90%RH；
工作環境大氣壓力：860 hPa～1060 hPa；
儲藏/運輸溫度：-20°C～+55°C。
主要技術特征：
額定容量：5kva-1000KVA
輸入電壓：額定電壓270V或315V
輸入電流：按實際電壓
輸出電壓：額定電壓380V或400V
輸出電流：按實際電壓
聯接方式：Dyn11
效 率：≥98.5%；
頻 率：50Hz/60Hz
絕緣阻抗：25A小于500MΩ；
感應耐壓：125HZ/800V/ 60″
絕緣等級：H級（耐溫180度）
噪 音：≤30dB )；
溫 升：≤允許溫升115K；
阻抗壓降：≤4%；
結 構：強迫風冷；待溫度控制器，根據客戶要求達到一定溫度風扇自動開啟。
防護等級：IP00
抗干擾方式：銅箔隔離，屏蔽接地；
波形失真：無附加波形失真；
電氣強度：工頻正弦電壓3000V歷時一分鐘無擊穿及閃絡現象；
絕緣電阻:（輸入、輸出對地）:測試電壓至少1000VDC，絕緣電阻大于1000MΩ；
過載能力：二倍的額定電流，維持一分鐘隔離變壓器的作用 (1)電氣隔離：隔離變壓器初級和次級是靠磁路來傳遞能量，組件和電網電氣隔離，可以阻止直流分量和漏電流進入電網，保護設備和電網。 (2)在抑制組件PID解決方案中，逆變器后面接入隔離變壓器，再提升N極對地的電位，間接提升組件負極對的電位，達到抑制組件PID的目的。 (3)匹配電壓：有些國家的電網電壓和我國不一樣，如美國是單相110V，三相220V，可以在逆變器后面加一個變壓器，匹配接入國家的電壓。 (4)消除三次諧波：采用采用Dyn11聯結的變壓器，在D聯結繞組中的三次諧波環流能夠在變壓器中產生三次諧波磁動勢，它與低壓繞組的三次諧波磁動勢平衡抵消。 (5)電網適應能力更強：在一些有大型電動機或者電焊機的工廠，電網電壓波動很大，諧波電流很大，三相電壓極不平衡，常規的組串式逆這器往往力不從心，隔離變壓器一次側與二次側的電感可以防止電流突變，Dyn11聯結變壓器允許中性線電流達到相電流的75%以上，可以承受三相不平衡。

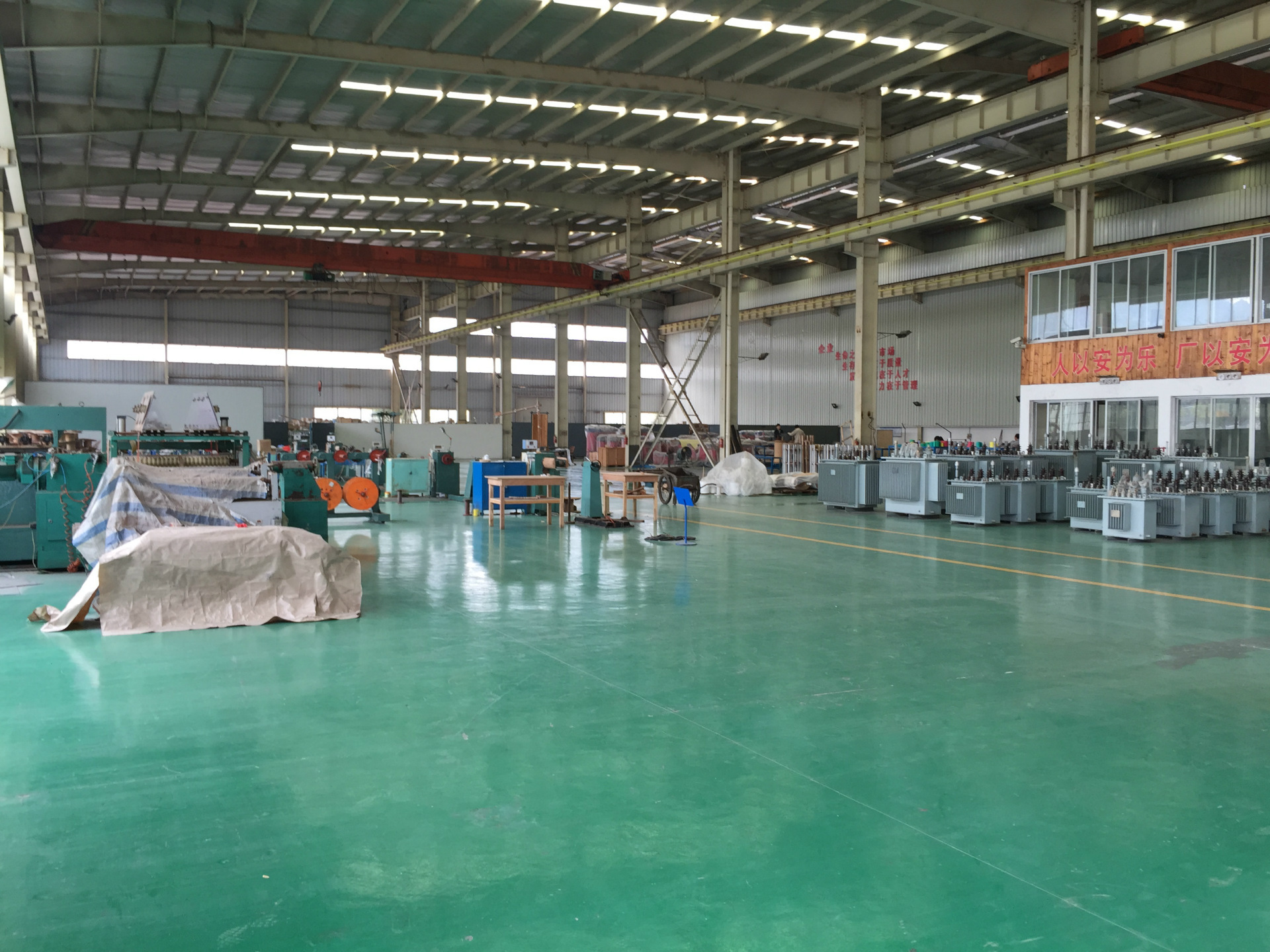

®注：公司產品一律實行國家三包政策，產品凡是在公司保修期內發生任何質量問題可免費退換！（客戶特殊要求除外）本企業產品經ISO9001-質量體系等國內外安全認證，客戶可放心選購、安全使用！！！ 1.4萬平方米的主廠房

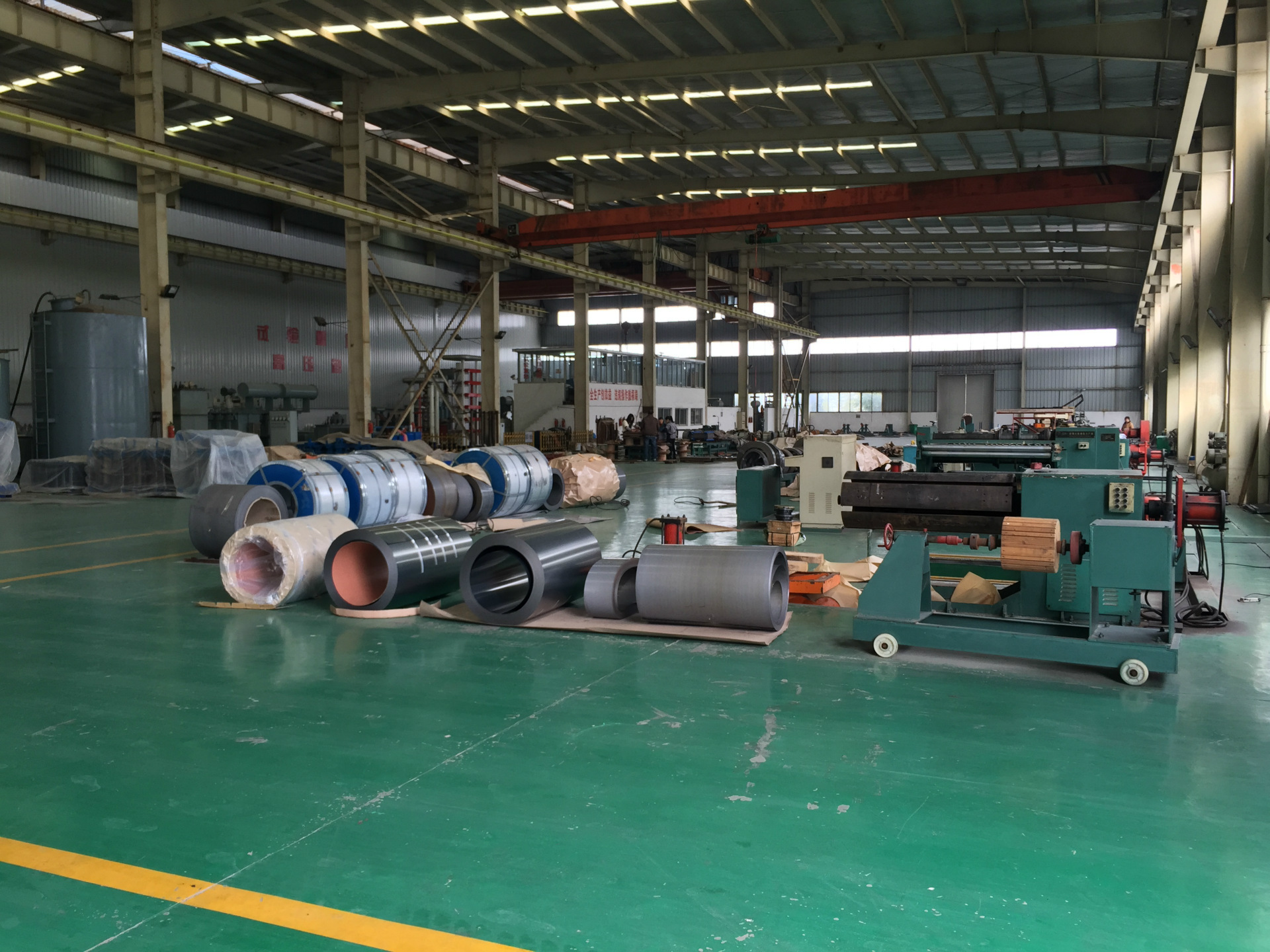

鐵芯沖剪流水線。
線圈繞制區
變壓器試驗區
真空干燥罐
鈑金焊接車間。
干式變壓器真空澆注罐。
線圈干燥烘房級模具。
鐵芯沖剪設備（橫剪線、縱剪線）
非晶合金變壓器制造設備。
箔式繞線設備。
非晶合金變壓器繞線機。
真空澆注罐。
真空干燥罐。
雷電沖擊試驗儀。
工頻耐壓試驗儀。
變壓器試驗綜合操控臺。http://www.jchyth.com/Productshow.asp?id=1059 |
